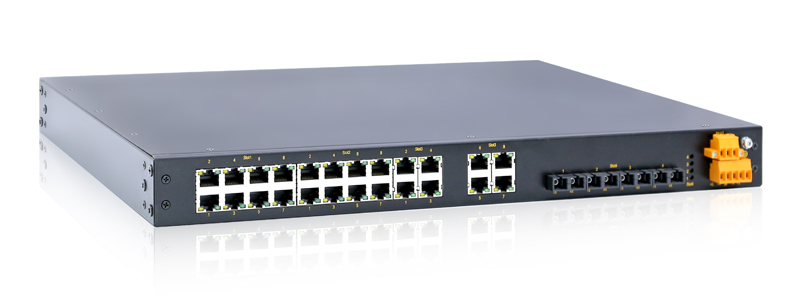

SICOM3024PA是针对EMC性能要求严酷的工业通讯系统需求设计的二层网管型工业以太网交流机，，， ，，，，最大支持4个千兆接口及24个百兆接口，，， ，，，，知足IEC61850-3和IEEE1613标准，，， ，，，，获得国家电网A类认证证书。。。。。SICOM3024PA交流机为19英寸机架式装置，，， ，，，，支持前面板装置和后面板装置，，， ，，，，支持端口、VLAN、组播、QoS、快速冗余环等富厚的二层软件特征，，， ，，，，并支持Console、Telnet、Web多种治理方法以及基于SNMP的网管软件，，， ，，，，现在已经普遍应用在电力、智能交通、工厂自动化、矿山及其他对装备可靠性能有严酷要求的工业通讯系统中。。。。。
| 软件功效 | |
| 交流功效 | 支持VLAN,PVLAN 支持GVRP 支持端口聚合 支持端口流控 支持端口限速 支持广播风暴抑制 支持静态ARP 支持ARP老化时间设置 支持静态MAC地点 支持MAC地点老化时间设置 |
| 冗余手艺 | 支持DT-Ring, DT-Ring+, DT-VLAN协议族，，， ，，，，自愈时间<50ms 支持DHP, DRP，，， ，，，，自愈时间<20ms 支持STP/RSTP/MSTP |
| 组播手艺 | 支持IGMP snooping 支持GMRP 支持静态组播 |
| 清静手艺 | 支持IEEE 802.1x 支持HTTPS/SSL 支持SSH 支持RADIUS 支持TACACS+ 支持用户分级 支持高级密码治理 支持高级会见治理 支持MAC地点数目限制 支持端口隔离 支持端口清静设置 |
| 服务质量治理 | 支持ACL,对L2-L7层数据举行过滤 支持802.1p(CoS),DSCP 支持SP,WRR行列调理 |
| 治理与维护 | 支持Console,Telnet,WEB治理方法 支持SNMPv1/v2c/v3,可通过Kyvision集中治理 支持IEC61850 MMS server 支持HTTP/FTP方法软件升级及设置文件导入/导出 支持IP/MAC冲突告警,失电告警,电源告警,温度告警,端口linkup/linkdown告警,环告警,SFP模浚？？？？楣夤β矢婢,光口吸收光功率告警,CPU/内存使用率告警,端口流量告警,CRC及丢包率告警 支持RMON（组1,2,3,9） 支持端口镜像 支持系统日志及运行日志，，， ，，，，可生涯到Flash以及发送到日志服务器，，， ，，，，支持日志文件FTP方法上传 支持LLDP 支持DDM 支持Link-check 支持环路检测 支持端口CRC ；； ；；；； |
| IP治理 | 支持DHCP server/snooping/option82 支持DHCP client |
| 时钟治理 | 支持SNTP server/client 支持时区设置 |
| 产品规格 | |
| 手艺参数 | 标准 IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-TX和100Base-FX) IEEE 802.3z(1000Base-SX/LX) IEEE 802.3ab(1000Base-T) IEEE 802.3ad(port aggregation) IEEE 802.3x(流控) IEEE 802.1p(优先级) IEEE 802.1Q(VLAN) IEEE 802.1w(RSTP) |
| 交流属性 | 优先级行列 4 VLAN数 256 VLAN ID 1-4093 组播组数 256 MAC表 8K 包缓冲区 4Mbit 包转发率 9.5Mpps 交流延迟 <10μs |
| 接口 | 千兆端口 1000Base-X，，， ，，，，10/100/1000Base-T(X) SFP接口 百兆端口 100Base-FX, 单/多模, SC/ST任选 10/100Base-T(X), RJ45接口 Console口 RS232,RJ45接口 告警端口 3芯5.08mm间距插入式端子,250VAC/220VDC Max,2A Max,60W Max |
| 指示灯 | 前面板指示灯 运行指示灯:Run 告警指示灯:Alarm 电源指示灯:PWR1,PWR2 接口指示灯:Link/ACT,Speed 后面板指示灯 接口指示灯:Link/ACT 接口速率指示灯:Speed |
| 电源 | 输入电压 100-240VAC,50/60Hz;110-220VDC (85-264VAC/77-300VDC) 接入端子 5芯5.08mm间距插入式端子 功率 <16.5W 过载 ；； ；；；； 支持 反接 ；； ；；；； 支持 冗余 ；； ；；；； 支持 |
| 机械结构 | 外壳 金属材质 散热方法 自然冷却，，， ，，，，无电扇 防护品级 IP40 尺寸 482.6mm×44mm×325mm(W×H×D) 重量 <6.5Kg 装置方法 19英寸1U机架式 |
| 情形 | 事情温度 -40℃～+85℃ 贮存温度 -40℃～+85℃ 相对湿度 5-95%无凝露 |
| 质保 | MTBF 346889h 保修期 5年 |
| 认证 | 产品最新认证动态请盘问Kyland网站 |
| 行业标准 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz) IEC61000-4-8(工频磁场) 100A/m(cont.),1000A/m(1s-3s) IEC61000-4-9(脉冲磁场) 1000A/m IEC61000-4-10(阻尼振荡) 100A/m IEC61000-4-12(振荡波) 2.5kV/CM,1kV/DM IEC61000-4-16(共模传导) 30V(cont.),300V(1s) 机械 IEC60068-2-6(振动) IEC60068-2-27(攻击) IEC60068-2-32(自由跌落) |
|
产品型号 |
型号说明 |
| SICOM3024PA-4GX24T-HV | 4×1000Base-X，，， ，，，，10/100/1000Base-T(X) SFP接口 ；； ；；；；24×10/100Base-T(X)电口 ；； ；；；；100-240VAC，，， ，，，，50/60Hz，，， ，，，，110-220VDC(85-264VAC/77-300VDC)，，， ，，，，单电源 |
| SICOM3024PA-4GX24T-HV-HV | 4×1000Base-X，，， ，，，，10/100/1000Base-T(X) SFP接口 ；； ；；；；24×10/100Base-T(X)电口 ；； ；；；；100-240VAC，，， ，，，，50/60Hz，，， ，，，，110-220VDC(85-264VAC/77-300VDC)，，， ，，，，冗余电源 |
| SICOM3024PA-16M8T-ST05-HV | 16×100Base-FX，，， ，，，，多模光口，，， ，，，，ST讨论，，， ，，，，1310nm，，， ，，，，5km ；； ；；；；8×10/100Base-T(X)电口 ；； ；；；；100-240VAC，，， ，，，，50/60Hz，，， ，，，，110-220VDC(85-264VAC/77-300VDC)，，， ，，，，单电源 |
| SICOM3024PA-16M8T-ST05-HV-HV | 16×100Base-FX，，， ，，，，多模光口，，， ，，，，ST讨论，，， ，，，，1310nm，，， ，，，，5km ；； ；；；；8×10/100Base-T(X)电口 ；； ；；；；100-240VAC，，， ，，，，50/60Hz，，， ，，，，110-220VDC(85-264VAC/77-300VDC)，，， ，，，，冗余电源 |
| SICOM3024PA-16M8T-SC05-HV | 16×100Base-FX，，， ，，，，多模光口，，， ，，，，SC讨论，，， ，，，，1310nm，，， ，，，，5km ；； ；；；；8×10/100Base-T(X)电口 ；； ；；；；100-240VAC，，， ，，，，50/60Hz，，， ，，，，110-220VDC(85-264VAC/77-300VDC)，，， ，，，，单电源 |
| SICOM3024PA-16M8T-SC05-HV-HV | 16×100Base-FX，，， ，，，，多模光口，，， ，，，，SC讨论，，， ，，，，1310nm，，， ，，，，5km ；； ；；；；8×10/100Base-T(X)电口 ；； ；；；；100-240VAC，，， ，，，，50/60Hz，，， ，，，，110-220VDC(85-264VAC/77-300VDC)，，， ，，，，冗余电源 |
| SICOM3024PA-16S8T-ST40-HV | 16×100Base-FX，，， ，，，，单模光口，，， ，，，，ST讨论，，， ，，，，1310nm，，， ，，，，40km ；； ；；；；8×10/100Base-T(X)电口 ；； ；；；；100-240VAC，，， ，，，，50/60Hz，，， ，，，，110-220VDC(85-264VAC/77-300VDC)，，， ，，，，单电源 |
| SICOM3024PA-16S8T-ST40-HV-HV | 16×100Base-FX，，， ，，，，单模光口，，， ，，，，ST讨论，，， ，，，，1310nm，，， ，，，，40km ；； ；；；；8×10/100Base-T(X)电口 ；； ；；；；100-240VAC，，， ，，，，50/60Hz，，， ，，，，110-220VDC(85-264VAC/77-300VDC)，，， ，，，，冗余电源 |
| SICOM3024PA-16S8T-SC40-HV | 16×100Base-FX，，， ，，，，单模光口，，， ，，，，SC讨论，，， ，，，，1310nm，，， ，，，，40km ；； ；；；；8×10/100Base-T(X)电口 ；； ；；；；100-240VAC，，， ，，，，50/60Hz，，， ，，，，110-220VDC(85-264VAC/77-300VDC)，，， ，，，，单电源 |
| SICOM3024PA-16S8T-SC40-HV-HV | 16×100Base-FX，，， ，，，，单模光口，，， ，，，，SC讨论，，， ，，，，1310nm，，， ，，，，40km ；； ；；；；8×10/100Base-T(X)电口 ；； ；；；；100-240VAC，，， ，，，，50/60Hz，，， ，，，，110-220VDC(85-264VAC/77-300VDC)，，， ，，，，冗余电源 |
| SICOM3024PA-8M16T-ST05-HV | 8×100Base-FX，，， ，，，，多模光口，，， ，，，，ST讨论，，， ，，，，1310nm，，， ，，，，5km ；； ；；；；16×10/100Base-T(X)电口 ；； ；；；；100-240VAC，，， ，，，，50/60Hz，，， ，，，，110-220VDC(85-264VAC/77-300VDC)，，， ，，，，单电源 |
| SICOM3024PA-8M16T-ST05-HV-HV | 8×100Base-FX，，， ，，，，多模光口，，， ，，，，ST讨论，，， ，，，，1310nm，，， ，，，，5km ；； ；；；；16×10/100Base-T(X)电口 ；； ；；；；100-240VAC，，， ，，，，50/60Hz，，， ，，，，110-220VDC(85-264VAC/77-300VDC)，，， ，，，，冗余电源 |
| SICOM3024PA-8M16T-SC05-HV | 8×100Base-FX，，， ，，，，多模光口，，， ，，，，SC讨论，，， ，，，，1310nm，，， ，，，，5km ；； ；；；；16×10/100Base-T(X)电口 ；； ；；；；100-240VAC，，， ，，，，50/60Hz，，， ，，，，110-220VDC(85-264VAC/77-300VDC)，，， ，，，，单电源 |
| SICOM3024PA-8M16T-SC05-HV-HV | 8×100Base-FX，，， ，，，，多模光口，，， ，，，，SC讨论，，， ，，，，1310nm，，， ，，，，5km ；； ；；；；16×10/100Base-T(X)电口 ；； ；；；；100-240VAC，，， ，，，，50/60Hz，，， ，，，，110-220VDC(85-264VAC/77-300VDC)，，， ，，，，冗余电源 |
| SICOM3024PA-8S16T-ST40-HV | 8×100Base-FX，，， ，，，，单模光口，，， ，，，，ST讨论，，， ，，，，1310nm，，， ，，，，40km ；； ；；；；16×10/100Base-T(X)电口 ；； ；；；；100-240VAC，，， ，，，，50/60Hz，，， ，，，，110-220VDC(85-264VAC/77-300VDC)，，， ，，，，单电源 |
| SICOM3024PA-8S16T-ST40-HV-HV | 8×100Base-FX，，， ，，，，单模光口，，， ，，，，ST讨论，，， ，，，，1310nm，，， ，，，，40km ；； ；；；；16×10/100Base-T(X)电口 ；； ；；；；100-240VAC，，， ，，，，50/60Hz，，， ，，，，110-220VDC(85-264VAC/77-300VDC)，，， ，，，，冗余电源 |
| SICOM3024PA-8S16T-SC40-HV | 8×100Base-FX，，， ，，，，单模光口，，， ，，，，SC讨论，，， ，，，，1310nm，，， ，，，，40km ；； ；；；；16×10/100Base-T(X)电口 ；； ；；；；100-240VAC，，， ，，，，50/60Hz，，， ，，，，110-220VDC(85-264VAC/77-300VDC)，，， ，，，，单电源 |
| SICOM3024PA-8S16T-SC40-HV-HV | 8×100Base-FX，，， ，，，，单模光口，，， ，，，，SC讨论，，， ，，，，1310nm，，， ，，，，40km ；； ；；；；16×10/100Base-T(X)电口 ；； ；；；；100-240VAC，，， ，，，，50/60Hz，，， ，，，，110-220VDC(85-264VAC/77-300VDC)，，， ，，，，冗余电源 |
| SICOM3024PA-4M24T-ST05-HV | 4×100Base-FX，，， ，，，，多模光口，，， ，，，，ST讨论，，， ，，，，1310nm，，， ，，，，5km ；； ；；；；24×10/100Base-T(X)电口 ；； ；；；；100-240VAC，，， ，，，，50/60Hz，，， ，，，，110-220VDC(85-264VAC/77-300VDC)，，， ，，，，单电源 |
| SICOM3024PA-4M24T-ST05-HV-HV | 4×100Base-FX，，， ，，，，多模光口，，， ，，，，ST讨论，，， ，，，，1310nm，，， ，，，，5km ；； ；；；；24×10/100Base-T(X)电口 ；； ；；；；100-240VAC，，， ，，，，50/60Hz，，， ，，，，110-220VDC(85-264VAC/77-300VDC)，，， ，，，，冗余电源 |
| SICOM3024PA-4M24T-SC05-HV | 4×100Base-FX，，， ，，，，多模光口，，， ，，，，SC讨论，，， ，，，，1310nm，，， ，，，，5km ；； ；；；；24×10/100Base-T(X)电口 ；； ；；；；100-240VAC，，， ，，，，50/60Hz，，， ，，，，110-220VDC(85-264VAC/77-300VDC)，，， ，，，，单电源 |
| SICOM3024PA-4M24T-SC05-HV-HV | 4×100Base-FX，，， ，，，，多模光口，，， ，，，，SC讨论，，， ，，，，1310nm，，， ，，，，5km ；； ；；；；24×10/100Base-T(X)电口 ；； ；；；；100-240VAC，，， ，，，，50/60Hz，，， ，，，，110-220VDC(85-264VAC/77-300VDC)，，， ，，，，冗余电源 |
| SICOM3024PA-4S24T-ST40-HV | 4×100Base-FX，，， ，，，，单模光口，，， ，，，，ST讨论，，， ，，，，1310nm，，， ，，，，40km ；； ；；；；24×10/100Base-T(X)电口 ；； ；；；；100-240VAC，，， ，，，，50/60Hz，，， ，，，，110-220VDC(85-264VAC/77-300VDC)，，， ，，，，单电源 |
| SICOM3024PA-4S24T-ST40-HV-HV | 4×100Base-FX，，， ，，，，单模光口，，， ，，，，ST讨论，，， ，，，，1310nm，，， ，，，，40km ；； ；；；；24×10/100Base-T(X)电口 ；； ；；；；100-240VAC，，， ，，，，50/60Hz，，， ，，，，110-220VDC(85-264VAC/77-300VDC)，，， ，，，，冗余电源 |
| SICOM3024PA-4S24T-SC40-HV | 4×100Base-FX，，， ，，，，单模光口，，， ，，，，SC讨论，，， ，，，，1310nm，，， ，，，，40km ；； ；；；；24×10/100Base-T(X)电口 ；； ；；；；100-240VAC，，， ，，，，50/60Hz，，， ，，，，110-220VDC(85-264VAC/77-300VDC)，，， ，，，，单电源 |
| SICOM3024PA-4S24T-SC40-HV-HV | 4×100Base-FX，，， ，，，，单模光口，，， ，，，，SC讨论，，， ，，，，1310nm，，， ，，，，40km ；； ；；；；24×10/100Base-T(X)电口 ；； ；；；；100-240VAC，，， ，，，，50/60Hz，，， ，，，，110-220VDC(85-264VAC/77-300VDC)，，， ，，，，冗余电源 |
| SICOM3024PA-2M26T-ST05-HV | 2×100Base-FX，，， ，，，，多模光口，，， ，，，，ST讨论，，， ，，，，1310nm，，， ，，，，5km ；； ；；；；26×10/100Base-T(X)电口 ；； ；；；；100-240VAC，，， ，，，，50/60Hz，，， ，，，，110-220VDC(85-264VAC/77-300VDC)，，， ，，，，单电源 |
| SICOM3024PA-2M26T-ST05-HV-HV | 2×100Base-FX，，， ，，，，多模光口，，， ，，，，ST讨论，，， ，，，，1310nm，，， ，，，，5km ；； ；；；；26×10/100Base-T(X)电口 ；； ；；；；100-240VAC，，， ，，，，50/60Hz，，， ，，，，110-220VDC(85-264VAC/77-300VDC)，，， ，，，，冗余电源 |
| SICOM3024PA-2M26T-SC05-HV | 2×100Base-FX，，， ，，，，多模光口，，， ，，，，SC讨论，，， ，，，，1310nm，，， ，，，，5km ；； ；；；；26×10/100Base-T(X)电口 ；； ；；；；100-240VAC，，， ，，，，50/60Hz，，， ，，，，110-220VDC(85-264VAC/77-300VDC)，，， ，，，，单电源 |
| SICOM3024PA-2M26T-SC05-HV-HV | 2×100Base-FX，，， ，，，，多模光口，，， ，，，，SC讨论，，， ，，，，1310nm，，， ，，，，5km ；； ；；；；26×10/100Base-T(X)电口 ；； ；；；；100-240VAC，，， ，，，，50/60Hz，，， ，，，，110-220VDC(85-264VAC/77-300VDC)，，， ，，，，冗余电源 |
| SICOM3024PA-2S26T-ST40-HV | 2×100Base-FX，，， ，，，，单模光口，，， ，，，，ST讨论，，， ，，，，1310nm，，， ，，，，40km ；； ；；；；26×10/100Base-T(X)电口 ；； ；；；；100-240VAC，，， ，，，，50/60Hz，，， ，，，，110-220VDC(85-264VAC/77-300VDC)，，， ，，，，单电源 |
| SICOM3024PA-2S26T-ST40-HV-HV | 2×100Base-FX，，， ，，，，单模光口，，， ，，，，ST讨论，，， ，，，，1310nm，，， ，，，，40km ；； ；；；；26×10/100Base-T(X)电口 ；； ；；；；100-240VAC，，， ，，，，50/60Hz，，， ，，，，110-220VDC(85-264VAC/77-300VDC)，，， ，，，，冗余电源 |
| SICOM3024PA-2S26T-SC40-HV | 2×100Base-FX，，， ，，，，单模光口，，， ，，，，SC讨论，，， ，，，，1310nm，，， ，，，，40km ；； ；；；；26×10/100Base-T(X)电口 ；； ；；；；100-240VAC，，， ，，，，50/60Hz，，， ，，，，110-220VDC(85-264VAC/77-300VDC)，，， ，，，，单电源 |
| SICOM3024PA-2S26T-SC40-HV-HV | 2×100Base-FX，，， ，，，，单模光口，，， ，，，，SC讨论，，， ，，，，1310nm，，， ，，，，40km ；； ；；；；26×10/100Base-T(X)电口 ；； ；；；；100-240VAC，，， ，，，，50/60Hz，，， ，，，，110-220VDC(85-264VAC/77-300VDC)，，， ，，，，冗余电源 |
| SICOM3024PA-24T-HV | 24×10/100Base-T(X)电口 ；； ；；；；100-240VAC，，， ，，，，50/60Hz，，， ，，，，110-220VDC(85-264VAC/77-300VDC)，，， ，，，，单电源 |
| SICOM3024PA-24T-HV-HV | 24×10/100Base-T(X)电口 ；； ；；；；100-240VAC，，， ，，，，50/60Hz，，， ，，，，110-220VDC(85-264VAC/77-300VDC)，，， ，，，，冗余电源 |
选购配件
| 配件 | 配件说明 |
| 千兆SFP模浚？？？？ | 参考工业级千兆SFP模浚？？？？檠」罕 |
| RJ45防尘罩 | 单口RJ45防尘罩，，， ，，，，型号：DT-FCZ-RJ45-01 |
| 串口线 | RJ45/DB9，，， ，，，，2米，，， ，，，，编码：111030019 |
| 电源线 | 3相电源线，，， ，，，，3米，，， ，，，，编码：111020004 |
| 电源端子 | 5芯5.08毫米间距电源端子，，， ，，，，编码：107010505 |
| 告警端子 | 3芯5.08毫米间距告警端子，，， ，，，，编码：107010520 |
| 挂耳 | 单个装置挂耳，，， ，，，，编码：109999003 |
