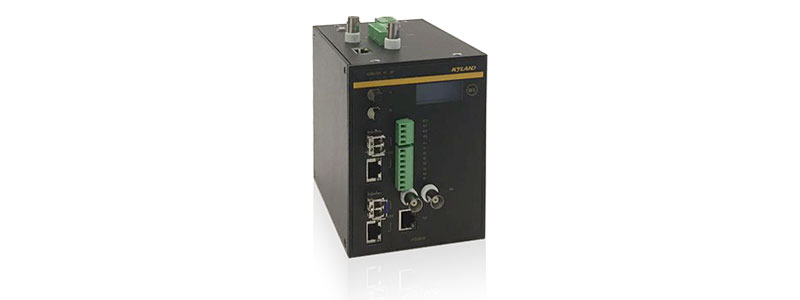

PTS-DR200准确时间同步装置是一款为工业领域提供的纳秒级时间服务的导轨式多功效时钟服务器 。 。。。 。。该服务器支持北斗/GPS/GLONASS双卫星绝对时间基准及IEEE1588(PTP)和IRIG-B地面基准时间源的自动跟踪和锁定 。 。。。 。。内置多源时间算法可提供天地互备多路时间源选择及切换逻辑应用功效 。 。。。 。。
PTS-DR200支持IEEE1588(PTPv2)/NTP/SNTP网络时间同步授时信号，，，，，支持PPS/PPM/PPH/IRIG-B码/串行TOD时间报文/静态空接点等多种输出信号以知足差别行业的时间同步需求 。 。。。 。。
PTS-DR200时钟服务器可通过通讯规约(IEC61850/IEC60870-5-104等)提供时钟事情状态治理及监视功效，，，，，也可爆发时间触发信号(IEC61850/GOOSE等)知足行业时钟事情状态的监视和治理需求 。 。。。 。。
PTS-DR200时钟服务器支持WEB/SNMP远程系统治理和设置模式 。 。。。 。。
| 产品功效 | |
| 时间源选择 | 卫星时间源 SAT-1：5V DC BNC 北斗/GPS/GLONASS卫星系统 地面时间源1 ETH0/ETH1：PTPv2(IEEE1588) 地面时间源2 FI1 (ST-850nm MM) + FI2 (BNC) |
| 时间同步功效 | 支持PTPv2 支持PTP Grandmaster模式 支持PTP Slave模式 支持PTP BC模式 支持IRIG-B直流输出（名堂B000~B007，，，，，支持TTL电平和差分电平及光信号输出） 支持IRIG-B交流输出(名堂B120~B127) 支持TOD串行时间编码输出(RS232/RS485接口方法, TOD, NMEA-RMC, NMEA-ZDA DL/T1100.1串行编码等) 支持NTP/SNTP服务功效 |
| 时间信号转换 | IRIG-B到PTP、NTP、和TOD的转换 PTP到NTP、IRIG-B和TOD的转换 |
| 时间治理 | 提供准时刻的GOOSE发充知足时间触发功效 提供GOOSE订阅功效知足时间丈量治理功效 提供IEC61850 MMS，，，，，IEC60870-5-104，，，，，DNP 3.0 等多种协议时间状态治理协议 |
| 装备治理 | 支持SNMP v1/v2c及v3功效，，，，，无TRAP 支持WEB设置治理功效 |
| 产品规格 | |
| 卫星吸收器 | 吸收通道： 72通道卫星吸收？？？？ ？？ GPS L1 C/A, GLONASS L1, 北斗(BDS) B1 迅速度：跟踪-167dBm，，，，，捕获-160dBm |
| 输入接口 | 卫星天线输入：5V DC, BNC接口 TTL信号输入：1路BNC接口, IRIG-B信号 光信号输入：1路多模850nm波长的ST接口，，，，，IRIG-B信号 |
| 网络接口 | 接口形式： 2路100/1000M 自力隔离网络端口 支持RJ45接口或100M SFP或1000M SFP PTP v2信号： 支持主钟，，，，，从钟及界线钟模式 E2E, P2P 802.3, IPv4 NTP/SNTP信号： NTP/SNTP服务端模式 |
| 输出接口 | TTL(BNC)信号输出：2路BNC接口，，，，，IRIG-B或PPS信号 TTL(凤凰端子)信号输出：4路凤凰端子接口，，，，，IRIG-B 或 PPS信号 光信号输出：1路多模850nm波长的ST接口，，，，，IRIG-B或PPS信号 串行TOD输出：1路RJ45接口，，，，，RS232或RS485模式（RS232需定制），，，，，支持1PPS+TOD，，，，，NMEA-RMC, NMEA-ZDA, DL/T1100.1等多种串行时间编码 IRIG-B交流输出：2路凤凰端子接口，，，，，IRIG-B交流输出信号，，，，，峰峰值3~12V和调制比3:1~6:1软件可设置 空接点输出：2路凤凰端子接口，，，，，最大300VDC, 10mA, PPS或 PPM信号 |
| 告警接口 | 告警继电器：1路？？？？ ？？统１占痰缙鞲婢诘，，，，，凤凰端子，，，，， 250 VAC Max，，，，，3 A Max |
| 维护接口 | 维护口：1路RS232模式的RJ45接口 |
| 显示操作接口 | LCD屏：显示目今日期和时间 |
| LED灯 | 系统告警指示灯:ALARM 时间锁定指示灯: LOCK 天线状态指示灯: ANT 卫星定位模式指示灯: FIX |
| 电源 | 输入电压： 110-220VAC/DC(85-264VAC/85-300VDC) 24VDC(18-36VDC) 接入端子：3-pin凤凰端子 功率：<20W |

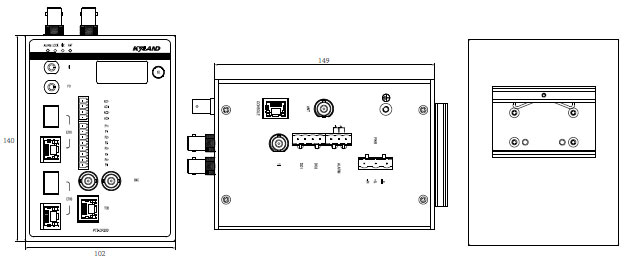

| 机械结构 | 外壳：金属材质 散热方法：自然冷却，，，，，无电扇 尺寸(WxHxD)：102mm × 140mm × 149mm 重量：<2Kg |
| 情形 | 事情温度：-20°C～+70°C 贮存温度：-30°C～+80°C 相对湿度：5～95%无凝露 |
| 质保 | 保修期：5年 |
| 认证 | CE, FCC EMC: EN 55032, EN 55035, EN 61000-6-4, EN 61000-6-2 IEC 62368-1, EN 62368-1 |
| 产品性能指标 | |
| PPS | 光纤±60ns TTL电平±60ns RS485差分电平±0.5?s 空接点±3?s |
| IRIG-B | 光纤±60ns TTL电平±60ns RS485差分电平±0.5?s 交流±20?s |
| TOD | RS232±5ms（RS232需定制） RS485±5ms |
| 1PPS+TOD | ±60ns |
| NTP | ±50?s |
| PTP | ±50ns |
装备选型
推荐型号
| 产品型号 | 电源类型 | 晶振类型 | 卫星？？？？ ？？ | PTP功效 | 光纤接口 |
| PTS-DR200-7-1111 |
110-220VAC/DC 单电源 |
宽温晶振(TCXO)＜55μs/1h | GPS/BDS/GLONASS可设置 |
PTPv2功效 ETH0/ETH1网口支持 |
FI (ST-850nm MM)+ FO(ST-850nm MM) |
| PTS-DR200-7-3111 |
110-220VAC/DC 单电源 |
恒温晶振(OCXO)＜6μs/24h | GPS/BDS/GLONASS可设置 |
PTPv2功效 ETH0/ETH1网口支持 |
FI (ST-850nm MM)+ FO(ST-850nm MM) |
| PTS-DR200-5-1111 |
24VDC 单电源 |
宽温晶振(TCXO)＜55μs/1h | GPS/BDS/GLONASS可设置 |
PTPv2功效 ETH0/ETH1网口支持 |
FI (ST-850nm MM)+ FO(ST-850nm MM) |
| PTS-DR200-5-3111 |
24VDC 单电源 |
恒温晶振(OCXO)＜6μs/24h | GPS/BDS/GLONASS可设置 |
PTPv2功效 ETH0/ETH1网口支持 |
FI (ST-850nm MM)+ FO(ST-850nm MM) |

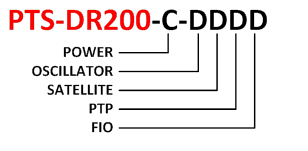

基本设置形貌
| 类型 | P/N号 | 形貌 |
| 电源类型-C | 7 | 110-220VAC/DC 单电源 |
| 5 | 24VDC 单电源 | |
| 晶振类型-D | 1 | 宽温晶振(TCXO) ＜55μs/1h |
| 3 | 恒温晶振(OCXO) ＜6μs/24h | |
| 卫星？？？？ ？？-D | 1 | GPS/BDS/GLN可设置 |
| PTP功效-D | 1 | PTPv2功效 (ETH0/ETH1网口支持) |
| 光纤接口-D | 0 | N/A |
| 1 | FI (ST-850nm MM)+ FO(ST-850nm MM) |
软件功效
|
类型 |
P/N号 |
形貌 |
|
|
PTS-DR200-S1 |
WEB + SNMP（默认） |
配件包选型
| 时钟服务器 | 对应时钟配件包 | |||
| 形貌 | 说明 | 物料编码 | 物料形貌 | 说明 |
| PTS-DR200-7-1111 | 单卫星通道，，，，，单电源 | 310007802 | 时钟服务器配件包-2-1-50-B | 1条双模天线(50m线缆含GPS/BDS蘑菇头)，，，，，1个底座式天线支架，，，，，2条3m电源线，，，，，1个防雷器，，，，，1条30cm防雷器馈线 |
| 310007803 | 时钟服务器配件包-2-1-50-H | 1条双模天线(50m线缆含GPS/BDS蘑菇头)，，，，，1个抱箍式天线支架，，，，，2条3m电源线，，，，，1个防雷器，，，，，1条30cm防雷器馈线 | ||
| PTS-DR200-7-3111 | 单卫星通道，，，，，单电源 | 310007802 | 时钟服务器配件包-2-1-50-B | 1条双模天线(50m线缆含GPS/BDS蘑菇头)，，，，，1个底座式天线支架，，，，，2条3m电源线，，，，，1个防雷器，，，，，1条30cm防雷器馈线 |
| 310007803 | 时钟服务器配件包-2-1-50-H | 1条双模天线(50m线缆含GPS/BDS蘑菇头)，，，，，1个抱箍式天线支架，，，，，2条3m电源线，，，，，1个防雷器，，，，，1条30cm防雷器馈线 | ||
| PTS-DR200-5-1111 | 单卫星通道，，，，，单电源 | 310007802 | 时钟服务器配件包-2-1-50-B | 1条双模天线(50m线缆含GPS/BDS蘑菇头)，，，，，1个底座式天线支架，，，，，2条3m电源线，，，，，1个防雷器，，，，，1条30cm防雷器馈线 |
| 310007803 | 时钟服务器配件包-2-1-50-H | 1条双模天线(50m线缆含GPS/BDS蘑菇头)，，，，，1个抱箍式天线支架，，，，，2条3m电源线，，，，，1个防雷器，，，，，1条30cm防雷器馈线 | ||
| PTS-DR200-5-3111 | 单卫星通道，，，，，单电源 | 310007802 | 时钟服务器配件包-2-1-50-B | 1条双模天线(50m线缆含GPS/BDS蘑菇头)，，，，，1个底座式天线支架，，，，，2条3m电源线，，，，，1个防雷器，，，，，1条30cm防雷器馈线 |
| 310007803 | 时钟服务器配件包-2-1-50-H | 1条双模天线(50m线缆含GPS/BDS蘑菇头)，，，，，1个抱箍式天线支架，，，，，2条3m电源线，，，，，1个防雷器，，，，，1条30cm防雷器馈线 | ||
配件包说明
| 时钟配件包 | 包括配件 | ||
| 物料形貌 | 说明 | 数目 | |
| 时钟服务器配件包-2-1-50-B | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS双模天线(50m线缆含蘑菇头) | 1 |
| PTS-ANT-MOUNT-BASE | 底座式装置支架 | 1 | |
| 毗连线缆-3相电源线-3M(单头镀锡) | 3m交流电源线，，，，，单头镀锡，，，，，3芯，，，，，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天线及装备防雷器 | 1 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm装备防雷器馈线 | 1 | |
| 时钟服务器配件包-2-1-50-H | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS双模天线(50m线缆含蘑菇头) | 1 |
| PTS-ANT-MOUNT-HOOP | 抱箍式装置支架 | 1 | |
| 毗连线缆-3相电源线-3M(单头镀锡) | 3m交流电源线，，，，，单头镀锡，，，，，3芯，，，，，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天线及装备防雷器 | 1 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm装备防雷器馈线 | 1 | |
| 时钟服务器配件包-2-2-50-B | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS双模天线(50m线缆含蘑菇头) | 2 |
| PTS-ANT-MOUNT-BASE | 底座式装置支架 | 2 | |
| 毗连线缆-3相电源线-3M(单头镀锡) | 3m交流电源线，，，，，单头镀锡，，，，，3芯，，，，，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天线及装备防雷器 | 2 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm装备防雷器馈线 | 2 | |
| 时钟服务器配件包-2-2-50-H | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS双模天线(50m线缆含蘑菇头) | 2 |
| PTS-ANT-MOUNT-HOOP | 抱箍式装置支架 | 2 | |
| 毗连线缆-3相电源线-3M(单头镀锡) | 3m交流电源线，，，，，单头镀锡，，，，，3芯，，，，，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天线及装备防雷器 | 2 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm装备防雷器馈线 | 2 | |
配件说明
| 类型 | 物料形貌 | 说明 |
| GPS天线 | PTS-ANT-GPS-30-BNC | GPS单模天线(30m线缆含蘑菇头) |
| PTS-ANT-GPS-50-BNC | GPS单模天线(50m线缆含蘑菇头) | |
| PTS-ANT-GPS-100-BNC | GPS单模天线(100m线缆含蘑菇头) | |
| BDS天线 | PTS-ANT-GPS-BDS-30-BNC | GPS/BDS双模天线(30m线缆含蘑菇头) |
| PTS-ANT-GPS-BDS-50-BNC | GPS/BDS双模天线(50m线缆含蘑菇头) | |
| PTS-ANT-GPS-BDS-100-BNC | GPS/BDS双模天线(100m线缆含蘑菇头) | |
| GLONASS天线 | PTS-ANT-GPS-GLN-30-BNC | GPS/GLN双模天线(30m线缆含蘑菇头) |
| PTS-ANT-GPS-GLN-50-BNC | GPS/GLN双模天线(50m线缆含蘑菇头) | |
| PTS-ANT-GPS-GLN-100-BNC | GPS/GLN双模天线(100m线缆含蘑菇头) | |
| 双频蘑菇头 | PTS-ANT-GPS-BDS-N | GPS/BDS双频蘑菇头(N型讨论) |
| 三频蘑菇头 | PTS-ANT-GPS-BDS-GLN-N | GPS/BDS/GLN三频蘑菇头(N型讨论) |
| 天线同轴电缆 | PTS-ANT-CABLE-30 | 30m单卫星天线同轴电缆 |
| PTS-ANT-CABLE-50 | 50m单卫星天线同轴电缆 | |
| PTS-ANT-CABLE-80 | 80m单卫星天线同轴电缆 | |
| PTS-ANT-CABLE-100 | 100m单卫星天线同轴电缆 | |
| 电源线 | 毗连线缆-3相电源线-3M(单头镀锡) | 3m交流电源线，，，，，单头镀锡，，，，，3芯，，，，，10A 250V |
| 信号放大器 | PTS-ANT-AMPLIFIER | 天线信号放大器(个/100m及以上天线长度) (需定制，，，，，如需使用请联系公司) |
| 装备防雷器 | PTS-ANT-LIGHTING | 天线及装备防雷器 |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm装备防雷器馈线 | |
| 蘑菇头装置支架 | PTS-ANT-MOUNT-BASE | 底座式装置支架 |
| PTS-ANT-MOUNT-HOOP | 抱箍式装置支架 |
选型订购(模板)
|
订购信息 |
形貌 |
|
基本设置：PTS-DR200-7-1111 |
PTS-DR200时间同步服务器1台(导轨式)，，，，，GPS/BDS/GLN卫星吸收？？？？ ？？1个，，，，，宽温晶振 TCXO 1个，，，，，2*100/1000M光电复用以太网接口(支持NTP/SNTP网络同步授时功效及PTPv2网络准确时间同步授时功效)，，，，，12路PPX/IRIG-B(AC/DC)/串行时间编码/静态空接点等信号输出接口，，，，，时钟支持电源及失步告警，，，，，85-264V AC/DC单电源？？？？ ？？ 。 。。。 。。 |
|
软件设置：PTS-DR200-S1 |
WEB+SNMP远程设置治理软件功效 |
|
天线设置： PTS-ANT-GPS-50-BNC*1 PTS-ANT-LIGHTING*1 PTS-ANT-MOUNT-BASE*1 |
GPS单模卫星天线(50米线缆含蘑菇头)1套 天线及装备防雷器*1个 底座式蘑菇头装置支架*1个 |
