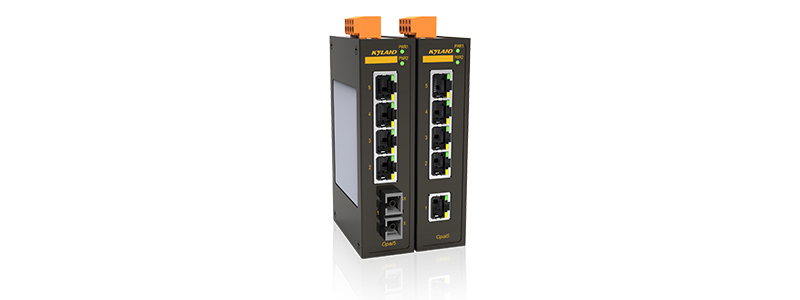

Opal5非网管交流机是专为工业自动化控制领域设计的产品。 。。。。。Opal5支持1个百兆光电可选接口和4个百兆RJ45电口。 。。。。。装备顶部的拨码开关可用于控制广播风暴抑制功效的开启和关闭。 。。。。。Opal5支持SC/FC/ST/SFP百兆光口类型，，，， ， IP30防护品级的金属外壳，，，， ，可选的窄温（-10 - 60℃）和宽温（-40 - 85℃）型号，，，， ，知足了差别工业应用要求，，，， ，以及确保了卑劣工业情形中快速和可靠的数据传输。 。。。。。
| 产品规格 | |
| 手艺参数 | 标准 IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-TX和100Base-FX) IEEE 802.3x |
| 交流属性 | MAC表 2K 包缓冲区 1Mbit 包转发率 0.75Mpps 交流延迟 <10μs |
| 接口 | 百兆端口 100Base-FX,单/多模SC/FC/ST任选; 100Base-X, SFP接口 10/100Base-T(X), RJ45接口 |
| 指示灯 | 前面板指示灯 电源指示灯: PWR1,PWR2 接口指示灯:Link/ACT,Speed(电口);Link/ACT(光口) |
| 拨码开关 | 开启/关闭广播风暴抑制功效 |
| 电源 | 输入电压 12-48VDC/18-30VAC 接入端子 5.08mm间距插入式端子 功率 <3.4W 过载保 ；；；； 支持 反接保 ；；；； 支持 冗余保 ；；；； 支持 |
| 机械结构 | 外壳 金属材质 散热方法 自然冷却,无电扇 防护品级 IP30 尺寸 30mm×115mm×68mm(W×H×D) 重量 0.2Kg 装置方法 DIN卡轨式或壁挂式 |
| 情形 | 事情温度 -10℃～+60℃(Opal5-E) -40℃～+85℃ 贮存温度 -55℃～+125℃ 相对湿度 0～95%无凝露 |
| 质保 | MTBF 5832000h 保修期 5年 |
| 认证 | CE, FCC,UL61010, Class I Div 2, IECEx,ATEX Zone 2, Ex ec IIC T4 Gc |
| 行业标准 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±1kV IEC61000-4-5(Surge)PowerPort:±1kV/DM,±2kV/CM;Data Port:±2kV IEC61000-4-6(CS) 10V(150kHz～80MHz) 机械 IEC60068-2-6(振动) IEC60068-2-27(攻击) IEC60068-2-32(自由跌落) |
产品选型
推荐型号
|
产品型号 |
Opal5-Ports-Connector-PS1-PS2 Opal5-E-Ports-Connector-PS1-PS2 |
|
代码界说 |
代码选型 |
|
N/A:宽温 E:窄温 |
事情温度-40℃-85℃ 事情温度-10℃-60℃ |
|
Ports:端口 |
5T=5×10/100Base-T(X) RJ45电口 1S4T=1×100Base-FX,单模光口;4×10/100Base-T(X) RJ45电口 1M4T=1×100Base-FX,多模光口;4×10/100Base-T(X) RJ45电口 1SFP4T=1×100Base-X,SFP接口;4×10/100Base-T(X)RJ45电口 |
|
Connector:百兆光口参数（仅适用于带有1S/1M端口的型号） |
SC05=SC讨论,多模,1310nm,5km ST05=ST讨论,多模,1310nm,5km FC05=FC讨论,多模,1310nm,5km SC40=SC讨论,单模,1310nm,40km ST40=ST讨论,单模,1310nm,40km FC40=FC讨论,单模,1310nm,40km SC60=SC讨论,单模,1310nm,60km SC80=SC讨论,单模,1550nm,80km NA：无百兆光口时, Connector项为空 |
|
PS1-PS2:冗余电源输入 |
LV-LV=12-48VDC/18-30VAC,冗余输入 |
选购配件
|
配件型号 |
配件说明 |
|
百兆SFP？？？？？？ |
参考工业级百兆SFP？？？？？？檠」罕 |
|
DT-BGAZ-01 |
壁挂装置板 |
|
DT-FCZ-RJ45-01 |
单口RJ45防尘罩 |
