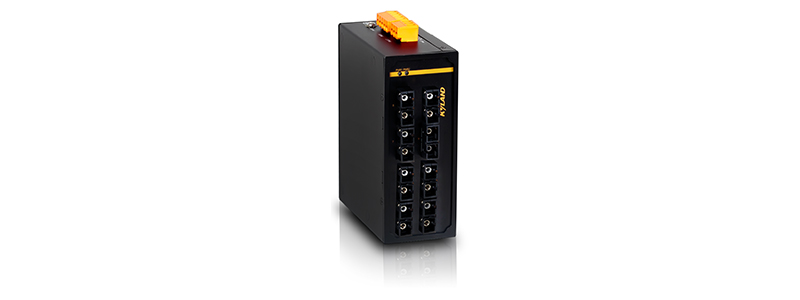

KIEN1008BA是一款非治理型、知足实质清静标准的以太网交流机，，，，，4 个百兆光口，，，，，4 个光电可选接口，，，，，能实现远距离传输，，，，，操作简朴可即连即用，，，，，具有较高的绝缘和防潮性能，，，，，适用于化工厂自动化、煤矿井区、粉尘等情形 。。。 。。。。
8个全百兆接口，，，，，光电可组合，，，，，接口类型可选配
知足防爆标准IEC60079-11( GB3836.4)要求
支持告警干节点，，，，，？？ ？？？？？统１湛裳
支持裸板或卡轨装置，，，，，整机知足IP40防护品级
CE,FCC认证,安规认证(EN60950-1)，，，，，UL508, Class I Div 2
| 产品规格 | |
| 手艺参数 | IEEE 802.3i, IEEE 802.3u |
| 交流属性 | MAC表 8K 包缓冲区 1Mbit 包转发率 1.2Mpps 交流延迟 <10μs |
| 接口 | 百兆网口 100Base-FX,单/多模SC/ST/FC任选 10/100Base-T(X)自顺应以太网RJ45接口 告警端口 干节点输出，，，，，支持？？ ？？？？？统１眨；；；； 3芯5.08mm间距端子；；；；； 0.5A at 125Vac,2A at 30Vdc；；；；； |
| 指示灯 | 前面板指示灯 Run：运行指示灯 PWR1,PWR2：电源指示灯 Alarm：装备告警指示灯 1-6：光口指示灯 电口指示灯 绿色：Link/ACT状态指示灯 黄色：通讯速率指示灯 裸板支持便于集成的指示灯接口 |
| 电源 | 输入电压 12DC(9-18VDC),双电源 ；；；；；24-48VDC(18-72VDC),双电源 电源端子 5芯5.08mm间距插头 功率 <5.5W 过载保；；；； 支持 反接保；；；； 支持 冗余保；；；； 支持 |
| 机械结构 | 外壳 金属材质自然散热,无电扇 防护品级 IP40 尺寸 53.6mm×135mm×106.5mm(W×H×D) 重量 0.76Kg 装置方法 DIN卡轨式或壁挂式 |
| 情形 | 事情温度 -40℃～+75℃ 贮存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 |
| 质保 | MTBF 385000h 保修期 5年 |
| 认证 | CE, FCC, UL508, Class I Div 2 GOST |
| 行业标准 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM; Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz～150kHz);10V(150kHz～80MHz) 机械 IEC60068-2-6(振动) IEC60068-2-27(攻击) IEC60068-2-32(自由跌落) 通用工业标准 IEC61000-6-2 IEC61000-6-4 防爆标准 IEC60079-0(GB/T3836.1), IEC60079-1(GB/T3836.2), IEC60079-7(GB/T3836.3), IEC60079-11(GB/T3836.4) |
|
产品型号 |
KIEN1008BA-C-Ports-PS1-PS2 KIEN1008BA- Ports-PS1-PS2 |
|
代码界说 |
代码选型 |
|
C |
三防涂覆 |
|
Ports:端口 |
4S4T=4个100Base-FX的单模光口;4个10/100Base-T(X)的电口 4M4T=4个100Base-FX的多模光口;4个10/100Base-T(X)的电口 6S2T=6个100Base-FX的单模光口;2个10/100Base-T(X)的电口 6M2T=6个100Base-FX的多模光口;2个10/100Base-T(X)的电口 8S=8个100Base-FX的单模光口 8M=8个100Base-FX的多模光口 |
|
Connector:百兆光口参数 |
SC05=SC讨论,多模,1310nm,5km ST05=ST讨论,多模,1310nm,5km FC05=FC讨论,多模,1310nm,5km SC40=SC讨论,单模,1310nm,40km ST40=ST讨论,单模,1310nm,40km FC40=FC讨论,单模,1310nm,40km SC60=SC讨论,单模,1310nm,60km SC80=SC讨论,单模,1550nm,80km |
|
PS1-PS2:电源输入 |
L2-L2=24-48VDC(18-72VDC),冗余输入 L6-L6=12VDC(9-18VDC),冗余输入
|
