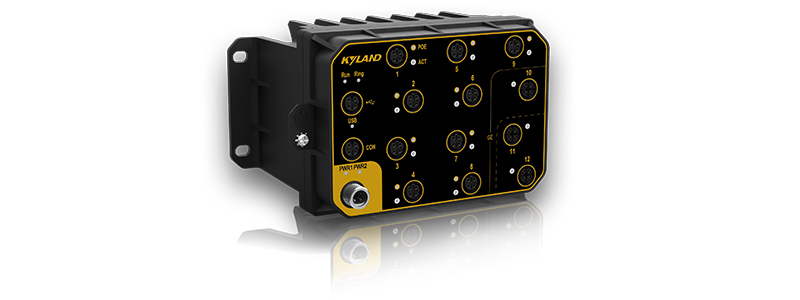

Aquam8512A系列是专为轨道交通行业设计的三层网管型工业以太网交流机， ，，，，最大支持8个百兆快速以太网接口及4个千兆上行接口， ，，，，支持壁挂式装置方法， ，，，，支持宽规模的可操作温度（-40℃~70℃）， ，，，，知足EN50155、EN50121等轨道交通行业标准的要求。。。。。。。Aquam8512A系列具有更优化的形状尺寸， ，，，，便于无邪装置 ；；；；； ；；；支持IP65高防护品级， ，，，，知足装备对防尘防水性能的要求 ；；；；； ；；；支持M12接口形式， ，，，，包管端口毗连的密封性和牢靠性， ，，，，尤其适合有强烈的振动和攻击的应用场景。。。。。。。
Aquam8512A系列交流机提供支持POE功效的型号， ，，，，支持24/48/72/110VDC隔离电源， ，，，，可提供8/9个支持IEEE802.3at POE+（兼容IEEE802.3af）的百兆快速以太网接口， ，，，，能够驱动8/9个支持IEEE802.3at/af的受电装备PD， ，，，，镌汰终端装备的线缆毗连。。。。。。。交流机作为PSE装备可为每个端口提供最大30.8W的功率， ，，，，整机可提供最大80/120W的POE功率输出。。。。。。。
Aquam8512A系列以太网交流机支持用于IP地点自动分派的DHCP协议及多种DHCP option选项， ，，，，并且支持DRP和RSTP环网冗余协议， ，，，，可以无邪组网， ，，，，以知足铁路市场的需求。。。。。。。三层交流机更支持多种路由协议。。。。。。。Aquam8512A可普遍用于车载PIS、CCTV、视频监控系统、列车控制系统， ，，，，同时也适用于任何对振动攻击、EMC兼容性要求严酷的工业应用场合。。。。。。。
| 软件功效 | |
| 交流功效 | 支持静态VLAN,PVLAN 支持端口流控 支持线速, 广播、组播、未知单播风暴抑制 支持静态和动态MAC地点和MAC地点老化 |
| 冗余手艺 | 支持VRRP 支持RSTP (Rapid Spanning Tree Protocol) 支持DRP, 自愈时间<20ms 支持链路聚合(LACP, IEEE802.3ad) |
| 路由手艺 | 支持静态路由 支持OSP 支持RIP |
| 组播手艺 | 支持IGMP snooping 支持GMRP 支持IGMP v2/v3 |
| 网络清静 | 支持IEEE 802.1x(身份认证和授权) 支持HTTPs/SSL 支持SSH 支持外地RADIUS server, 也支持对外部的RADIS Server转发身份认证信息 支持TACACS+ 支持单播MAC过滤 |
| 服务质量治理 | 支持ACL 支持基于端口和协议的数据流控制和限制 支持802.1p TOS/DiffServ, 支持SP, WRR行列调理 |
| 治理与维护 | 支持Console, Telnet, WEB治理方法 支持SNMP治理, 支持SNMPv1/v2c/v3 支持TCP/UDP, Ping, Trace route 支持通过FTP/TFTP/SFTP/HTTP/HTTPs举行软件和设置的上传下载 支持端口镜像和远程镜像端口 支持LLDP和LLDP MIB（802.1ab） 支持数据包巨细可配(MTU) 支持ICMP, ICMP路由发明 |
| 诊断手艺 | 支持内部硬件自检 支持IP/MAC冲突告警, 电源告警, 端口告警和环告警 支持日志功效, 需指定日志文件巨细 |
| IP治理 | 支持IPv4/ IPv6 支持DHCP server/option12 支持Port Security over DHCP 支持DHCP-relay-agent/option 82/61/66/67 支持BOOTP/Bootstrap协议 支持DHCP Relay Agent Information Option 支持DHCP Client 支持DNS 支持ARP |
| 时钟治理 | 支持SNTP client 支持NTP client |
| 特征功效 | 支持bypass 掉电直通功效 支持自动备份和设置功效 |
| MIB | 公有MIB: MIB-II, LLDP MIB, ifXTable, dotldBridge, TTDP MIB, RSTP MIB, IGMP snooping MIB, MRP MIB, DRP MIB 私有MIB: kylandPort, kylandDev, KylandAlarm, Private LLD, kylandUpdate, kylandUpdateCfg, kylandDownloadCfg |
| 产品规格 | |
| 手艺参数 | 标准 IEEE 802.3 10BASE-T specification IEEE 802.3x 10BASE-T full duplex IEEE 802.3u 100BASE-TX specification IEEE 802.3ab 1000BASE- T specification IEEE 802.3af IEEE802.3at |
| 交流属性 | 优先级行列：8 VLAN数：4K VLAN ID：1~4094 组播组数：2K(IPv4) 路由表：4K(IPv4) MAC表：32K 包缓冲区：32Mb 背板带宽：90Gbps 最大包转发率： 7.1Mpps(12 port) 8.3Mpps(20 port) 9.6Mpps(28 port) 交流延迟：<10us |
| 接口 | 千兆端口：10/100/1000Base-T(X) - M12 X-coded 接口 Bypass：4个端口支持2对Bypass 百兆端口：10/100Base-T(X) - M12 D-coded 接口 PoE：Support IEEE803.2af Support IEEE802.3at Console接口：RS232 - M12 A-coded 接口 告警端子：M12 A-coded 接口 USB接口：M12 A-coded 接口 |
| 指示灯 | 前面板指示灯 运行指示灯:Run 告警指示灯:Alarm 电源指示灯:PWR1,PWR2 接口指示灯:Link/ACT POE指示灯:ACT(POE型号) |
| 电源 | 输入电压 50~54VDC - M12 接口 (用于外置自力电源供电) 110VDC: 66~154VDC 24VC: 14.4~33.6VDC 接入端子 M12 接口(用于外置自力电源供电) 功率 ＜15.5W(非PoE型号) ＜108W(PoE型号) 支持扩展120W的PoE功率， ，，，，通过可选的隔离的外部电源 过载 ；；；；； ；；； 支持 反接 ；；；；； ；；； 支持 冗余 ；；；；； ；；； 支持 |
| 机械机构 | 外壳 Metal 散热方法 自然冷却, 无电扇 防护品级 IP65 尺寸 100mm×142.3mm×111.7mm(H×W×D) 重量 3.5Kg 装置方法 壁挂式 |
| 情形 | 事情温度 -40°C to +70°C 贮存温度 -40°C to +85°C 相对湿度 5 to 95% (无凝露) |
| 质保 | MTBF 12 port: 764615h (盘算要领: Telcordia (Bellcore) SR-332, Issue 2, September 2006) 保修期 5 years |
| 认证 | CE, EN50155, EN45545 |
| 行业标准 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS DIN EN 50121 / DIN EN 55022 防火 DIN EN 45545 清静 EN60950-1 机械 IEC61373 (振动和攻击) IEC60068-2-32 (自由跌落) 防护品级 IP65 Based on EN 60529 危险质料 2002/95/EG of the EU (RoHS) |

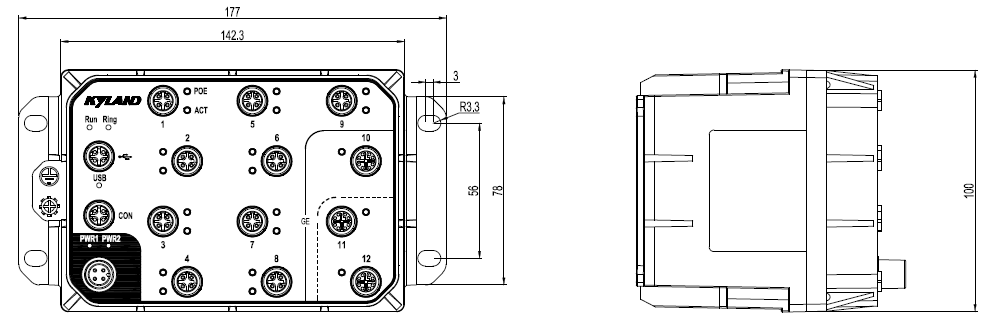

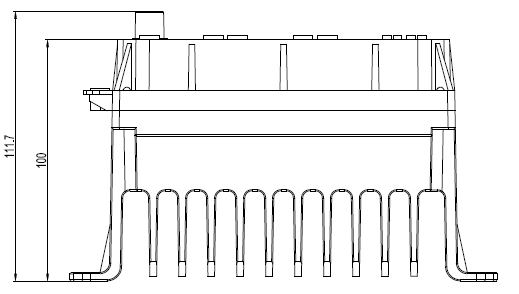

机械尺寸图（单位: mm）
Aquam 4G+8 端口
推荐型号
| 产品型号 | 产品形貌 |
| Aquam8512A-4GE8T-H6-H6-LV | 4*10/100/1000BASE-T(X) M12 port， ，，，，8*10/100BASE-T(X) M12 port， ，，，，72-110VDC(50.4-137.5VDC)， ，，，，冗余输入， ，，，，去散热肋型号 |
| Aquam8512A-B-4GE8T-H6-H6-LV | 4*10/100/1000BASE-T(X) M12 port， ，，，，8*10/100BASE-T(X) M12 port， ，，，，72-110VDC(50.4-137.5VDC)， ，，，，冗余输入， ，，，，支持Bypass， ，，，，去散热肋型号 |
选购配件
| SAP编码 |
必威官方首页官网型号 |
类型 |
压线规模 |
出线直径 |
| 107100952 |
M12-A-4P-F-Crimp-18~16AWG |
电源毗连器 |
18~16AWG |
6~8mm |
| 107100768 |
M12-D-4P-M-Crimp-26~22AWG |
百兆网口毗连器 |
26~22AWG |
6~8mm |
| 107100245 |
M12-X-8P-M-Crimp |
千兆网口毗连器 |
26~24AWG |
6~7.5mm |
