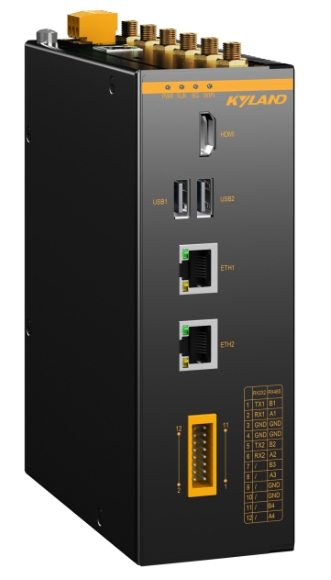

NewPre2300是一款基于ARM平台的智能控制器，，，，，，配合全自主可控的编程软件，，，，，，实现集逻辑控制和运动控制能力于一体，，，，，，同时还具备富厚的通讯能力，，，，，，定位于需要强盛逻辑控制和多接口毗连的中小型自动化解决计划。 。 。。 。。。其设计适合在不需要重大运动控制的应用场合中，，，，，，提供可靠的逻辑处置惩罚和普遍的通讯能力。 。 。。 。。。
□ 自主可控，，，，，，接纳国产ARM处置惩罚器的硬件加完全自主开发的控制工具，，，，，，产品设计、升级、生产可控，，，，，，包管供应清静
□ 无电扇设计，，，，，，支持-20~60℃宽温运行
□ 工业三级、IP40防护
□ 无邪配装，，，，，，可通过内部接口扩展选配5G、WIFI（或AI加速卡），，，，，，可选配外地IO和CAN
□ 预装MaVIEW LinuxRTE，，，，，，支持实时控制，，，，，，支持Modbus、EtherCAT、Profinet、CANopen、OPC UA、MQTT等常用工业通讯协议
| 主系统 | |
| CPU | RK3399，，，，，，2 x Cortex-A72 + 4 x Cortex-A53架构，，，，，，主频最高1.8GHz |
| 内存 | 4GB LPDDR3 |
| 存储 | 32GB eMMC |
| 图形处置惩罚器 | 四核ARM Mali-T860 GPU |
| 视频处置惩罚器 | 支持4K VP9 and 4K 10bits H265/H264 视频解码 |
| AI加速卡（选配） | RK1808，，，，，，3 TOPs for INT8 / 300 GOPs for INT16 / 100 GFLOPs for FP16(占用miniPCIe插槽) |
| 接口 | |
| 网络接口 | 2 x 10/100/1000Base-T(X) |
| USB | 1 x USB3.0(USB1)，，，，，，1 x USB2.0(USB2) |
| 串口 | 2 x RS485，，，，，，2 x RS232 |
| IO（选配） | 8 x DI（NPN/PNP,隔离电压3750Vrms）、8 x DO(晶体管输出，，，，，，每通道最大电流600mA，，，，，，隔离电压5000Vrms) |
| CAN(选配) | 1 x CAN |
| 显示接口 | 1 x HDMI |
| 扩展 | 1 x miniPCIe ，，，，，，1 x M.2 |
| 电源 | |
| 输入电压 | 9~36V |
| 接口端子 | 3芯5.08mm间距插入式端子 |
| 功率 | <20W |
| 过载保唬�；； ；；；� | 支持 |
| 反接保唬�；； ；；；� | 支持 |
| 机械结构 | |
| 外壳 | 金属 |
| 散热方法 | 自然冷却 , 无电扇 |
| 防护品级 | IP40 |
| 重量 | <2kg |

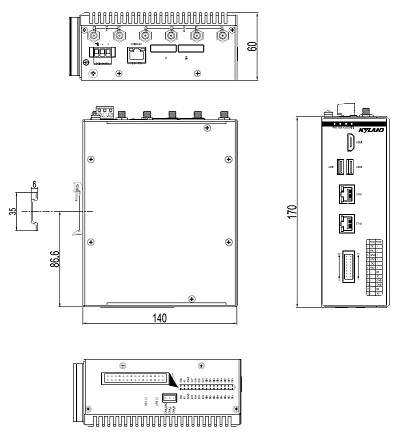

| 尺寸 | 140mm x 170mm x 60mm（W x H x D） |
| 装置方法 | 卡轨式 |
| 情形 | |
| 事情温度 | -20 ～ 60℃ |
| 存储温度 | -40 ～ 85℃ |
| 相对湿度 | 5 ～ 95% 无凝露 |
| 行业标准 | |
| EMI | FCC CFR47 Part 15,EN55022/CISPR22,Class A |
| EMS | IEC 61000-4-2 (ESD), Air: ±8KV;Contact: ±6kV IEC 61000-4-3 (RS), 10V/m(80MHz～ 2GHz) IEC 61000-4-4 (EFT), DC Power Port:±2kV,Singal Port:±2kV IEC 61000-4-5 (Surge), Power Port:±1kV/DM,±2kV/CM, Singal Port:±1kV（line to line）,Singal Port:±2kV （line to earth） IEC 61000-4-6 (CS), Signal ports: 0.15-80MHz at 10V/m, Power ports: 0.15-80MHz at 10V/m |
| 机械 | IEC60068-2-6( 振动 ) IEC60068-2-27( 攻击 ) IEC60068-2-32( 自由跌落 ) |
| 5G（选配） | |
| 模� ？？？？？ ？？榻涌� | M.2 |
| 组网方法 | SA、NSA |
| 网络制式 | 5G NR/LTE‐FDD/LTE‐TDD/WCDMA |
| 频段 | Sub-6Ghz |
| 天线 | 4 × SMA 接口 ( 外螺内孔 ) |
| 卡座 | 1 × 抽屉式卡座 |
| WIFI（选配） | |
| 模� ？？？？？ ？？榻涌� | miniPCIe |
| 标准及频段 | 支持 IEEE802.11b/g/n，，，，，，2.4G频段，，，，，，Station 模式 支持 IEEE802.11ac，，，，，，5.8G频段，，，，，，Station 模式 |
| 清静加密 | WEP、WPA、WPA2 |
| 发射功率 | 26dBm（11b），，，，，，21.5dBm（11g），，，，，，20dBm（11n），，，，，，16dBm（11ac） |
| 吸收迅速度 | <-72dBm@54Mpbs |
| 天线 | 2 × SMA 接口 ( 外螺内孔 ) |
| 装备型号 | 规格 |
| NewPre2300-R3399-M2D9MW0-0204A | 2 网4 串，，，，，，2USB，，，，，，带桌面显示 |
| NewPre2300-R3399-M2D9MW3-0204A | 2 网4 串，，，，，，2USB，，，，，，5G，，，，，，WIFI，，，，，，带桌面 |
| NewPre2300-R3399-M2D9MW3-0204C01A16DIO | 2 网4 串，，，，，，2USB，，，，，，1CAN，，，，，，8DI8DO，，，，，，5G，，，，，，WIFI，，，，，，带桌面显示 |
| NewPre2300-R3399-M2D9MW5-0204C01A16DAI | 2 网4 串，，，，，，2USB，，，，，，1CAN，，，，，，8DI8DO，，，，，，5G，，，，，，AI加速卡，，，，，，带桌面显示 |
| NewPre2300-R3399-M2D9MW5-0204C01A16DIO | 2 网4 串，，，，，，2USB，，，，，，1CAN，，，，，，8DI8DO，，，，，，5G，，，，，，带桌面显示 |
| NewPre2300-R3399-M2D9MW0-0204B | 2 网4 串，，，，，，2USB，，，，，，不带桌面显示 |
| NewPre2300-R3399-M2D9MW0-0204C01B16DIO | 2 网4 串，，，，，，2USB，，，，，，1CAN，，，，，，8DI8DO，，，，，，不带桌面显示 |
智能控制器产品单页-NewPre2300_20250224
